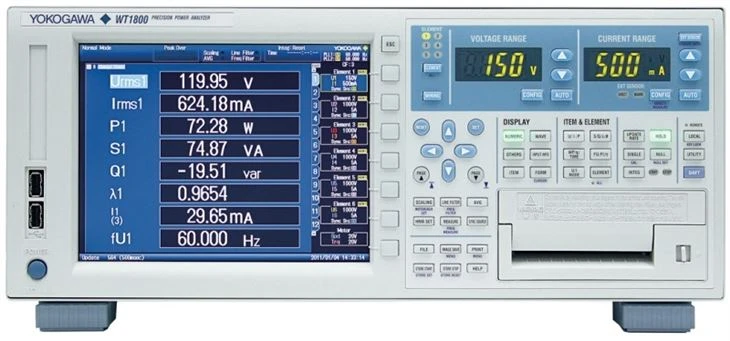

Yokogawa WT1800 Power Analyzer er den ideelle måleløsningen for testing av produkteffektivitet, og utformingen av invertere, motorstasjoner, belysningssystemer, avbruddsbare strømforsyninger, flykraftsystemer, transformatortesting og andre strømkonverteringsenheter.

Funksjoner og spesifikasjoner for:

●Spenning og strømfrekvensbåndbredde 5 MHz (-3 dB typisk)

oAv over 5 ganger bredere enn den forrige modellen Yokogawa WT1600 tilbyr WT1800 et bredere spekter, frekvens som kreves for raskere byttefrekvenser, og er i stand til å fange hurtigkoblingssignaler på riktig måte.

●Reduksjon av lav effektfaktorfeil til 0,1 % av tilsynelatende effekt

oEn effektfaktorfeil er et av de viktigste elementene for å sikre målinger med høy nøyaktighet selv ved en lav effektfaktor. WT1800 har oppnådd en effektfaktorfeil (0,1 %) som er 2/3 av den forrige modellen WT1600, i tillegg til en høy grunnleggende effektnøyaktighet på ±0,1%.

●Bred spenning og strømområde som gir direkte inngang

o Indirekte inngang av målesignaler gjør det mulig å måle svært liten strøm som knapt kan måles med en strømsensor. WT1800 gir et direkte inngangsspenningsområde fra 1,5 V til 1000 V (12 områder) og et direkte inngangsstrømområde fra 10 mA til 5 A (9 områder) eller fra 1 A til 50 A (6 områder).

● 0,1 Hz lavhastighets signaleffektmåling og maks. 50 ms høyhastighets datainnsamling

o Frekvensgrensen er redusert til 0,1 Hz fra forrige 0,5 Hz (5 ganger lavere enn forrige modell WT1600) for å oppfylle kravet til effektmålinger med lav hastighet. Videre har høyhastighets datainnsamling med en dataoppdateringshastighet på opptil 50 ms arvet. I tillegg til normale måledata kan opptil 500-rekkefølgen harmoniske data måles og lagres samtidig. Dataoppdateringsfrekvensen kan velges fra ni alternativer fra 50 ms til 20 s. * Harmonisk måling på 50 ms dataoppdateringshastighet er mulig opp til 100.-rekkefølgen.

●Spesiell spenning og strømområde valgbar

oWide spenning og strøminngangsområder har fordelen av å utvide måleapplikasjonsområdet. Ulempen er imidlertid at responstiden for bilområdet har en tendens til å avta. En områdekonfigurasjonsfunksjon løser dette problemet. Siden bare det valgte området (effektivt måleområde) kan brukes, kan området endres opp eller ned raskere.

● Støtte for energisparingsteknologier og bærekraftig energiutvikling

oDual Harmonic Measurement: Perspektivet på effektiv bruk av energi øker etterspørselen etter omformere for å konvertere 50 Hz eller 60 Hz vekselstrøm til DC-strøm, netttilkoblingskontrollører for å kontrollere omvendt strømflyt som oppstår på grunn av overflødig strøm og batteriladere/utladere. WT1800 er i stand til samtidig å måle den harmoniske forvrengningen av inngangs- og utgangsstrømmen til disse enhetene. WT1800 utfordrer den vanlige visdommen om at «harmonisk måling er begrenset til én linje», og er i stand til å utføre samtidige harmoniske målinger med to linjer. WT1800 er også i stand til å måle opp til 500th orden harmonisk selv ved høye grunnleggende frekvenser som en 400 Hz frekvens.

oKundeskjerm: Perspektivet på effektiv bruk av energi øker etterspørselen etter omformere for å konvertere 50 Hz eller 60 Hz vekselstrøm til DC-strøm, netttilkoblingskontrollere for å kontrollere omvendt strømflyt som oppstår på grunn av overflødig strøm og batteriladere/utladere. WT1800 er i stand til samtidig å måle den harmoniske forvrengningen av inngangs- og utgangsstrømmen til disse enhetene. WT1800 utfordrer den vanlige visdommen om at «harmonisk måling er begrenset til én linje», og er i stand til å utføre samtidige harmoniske målinger med to linjer. WT1800 er også i stand til å måle opp til 500th orden harmonisk selv ved høye grunnleggende frekvenser som en 400 Hz frekvens.

Spesifikasjoner av Yokogawa WT1800 Power Analyzer inkluderer:

●Grunnleggende effektnøyaktighet: ±0,1 %

● Nøyaktighet for likestrøm: ±0,05 %

● Spenning / nåværende båndbredde: 5 MHz * 1 (-3dB typisk)

o*1: Unntatt direkte strøminngang med 50 A-inndataelementet

●Samplingsfrekvens: 2 MS/s (16-biters)

●Inndataelementer: Opptil 6

o5A eller 50A elementer

•Nåværende måling: 100 μA til 55A

Yokogawa WT1806-06 strømanalysator er en del av WT1800-serien og har seks 50A-elementer med USB, GPIB og Ethernet Interface.
