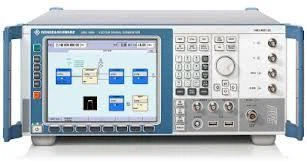

R&S SMJ100A Vector Signal Generator oppfyller alle utfordringer som ulike applikasjoner plasserer på moderne vektorsignalgeneratorer. Det gir for eksempel signalkvaliteten og fleksibiliteten som kreves i forskning og utvikling – for ikke å nevne et praktisk grafisk brukergrensesnitt (GUI). I tillegg utmerker den seg med sin fleksible baseband og lave innstillingstider. Grunnbåndet oppfyller alle krav, fra å gi sanntidssignaler til å spille av forhåndsberegnede bølgeformer.
R&S SMJ100A er utstyrt med frekvensalternativer på 3 GHz eller 6 GHz, og dekker alle viktige frekvensbånd som er viktige i digital RF-overføring. Det interne basebandgeneratoralternativet håndterer en rekke digitale standarder, for eksempel GSM/EDGE, 3GPP FDD og CDMA2000 1). Dens egenskaper gjør R&SSMJ100A til den ideelle all-purpose vektorsignalgeneratoren, som støtter et bredt utvalg av applikasjoner.
For å håndtere fremtidige standarder har R&S SMJ100A en stor båndbredde; Dermed utgjør nye standarder som WiMAX ikke noe problem. Den interne vilkårlige bølgeformgeneratoren er bevis på allsidigheten. Den tilbyr sekvenser opp til 128 Msamples i lengde og kan brukes med ulike signaler fra R & S WinIQSIM™ eller Matlab.
Høy signalkvalitet
●IQ-modulator med 200 MHz RF-båndbredde
●Svært lav SSB fasestøy av typ. - 133 dBc (f = 1 GHz, 20 kHz carrier offset, 1 Hz målebåndbredde)
●Bredbåndsstøy av typ. -153 dBc (CW, f = 1 GHz, 10 MHz operatørforskyvning, 1 Hz målebåndbredde)
●Utmerket ACLR-ytelse av typ. +69 dB for 3GPP FDD (testmodell 1, 64 DPCHs)
●Høy stabilitetsreferanse oscillator som standard
●Repeterbarhet på høyt nivå
Ideell for produksjon
•Svært korte frekvens- og nivåinnstillingstider (
● Elektronisk attenuator opptil 6 GHz over hele nivåområdet
●Fleksible høyhastighetsmålinger med RF-listemodus og multisegmentbølgeformer
Allsidighet for grunnbånd
●Støtte for generering av EUTRA/LTE-signal
●Støtte for WiMAX™ IEEE 802.16-2004/Corr1-2005, 802.16e-2005 og WiBro
● Fire kodekanaler i sanntid for 3GPP FDD, støtte for HSPA og HSPA+
● Blandede rammer med GSM-, EDGE- og EGPRS2-spor i én ramme (med samme symbolfrekvens per ramme)
● Baseband generator med universell koder for sanntids signalgenerering
● Vilkårlig bølgeform generator med 16 Msample, 64 Msample eller 128 Msample
●Vilkårlig bølgeform generator støttet av R&S®WinIQSIM2™ og R&S®WinIQSIM™ simuleringsprogramvare
Brukervennlighet
●Fargeskjerm med 800 × 600 piksler (SVGA-format)
●Intuitivt brukergrensesnitt med grafisk visning av signalflyt (blokkdiagram)
●Grafisk visning av basebandsignal gjennom innebygd transienter
●Kontekstavhengig hjelpesystem
●Verktøytips for alle redigeringsfelt
Tilkobling
●Valgfri digital I/Q-utgang; støtte for R&S®EX-IQ-Box for fleksible dataformater og klokkegenerering
● Støtte for R&S®NRP-strømsensorer
●Fjernkontroll via LAN (Gigabit Ethernet, VXI11) og GPIB
● Ekstern drift via Windows Eksternt skrivebord eller VNC
●Brukervalgbare utløser- og markørsignaler
● USB-kontakter for tastatur, mus og minnepinne
●Overholdelse av LXI-klasse C
Viktige fakta
● Frekvensalternativer fra 100 kHz til 3 GHz/6 GHz
●Støtte for 3GPP LTE FDD og TDD, LTE Advanced, 3GPP FDD/HSPA/HSPA+, GSM/EDGE/EDGE Evolution, TD-SCDMA, WLAN og alle andre viktige digitale standarder
● I/Q modulator med 200 MHz RF båndbredde
●Valgfri basebandgenerator med realtime-koder og vilkårlig bølgeformgenerator for maksimal fleksibilitet
●Valgfri BASEBAND-GENERATOR for ARB-bare ARB som kostnadsbesparende alternativ
● Utmerket RF-ytelse
Frekvens
● Frekvensområde 100 kHz til 3 GHz/6 GHz
●Innstillingstid
●Innstillingstid i listemodus
Nivå
●Område -144 dBm til +13 dBm (PEP) [+16 dBm i overrange]
●Innstillingstid
●Innstillingstid i listemodus
Spektral renhet (f = 1 GHz)
•Ikke-harmonier
●Forskyvning for operatørforskyvning 10 kHz:
●Forskyvning for operatørforskyvning 800 kHz:
●SSB fase støy typ. -131 dBc
●Bredbåndsstøy
e.----------- -153 dBc (CW)
e.----------- -146 dBc (I/Q-modulasjon)
ACLR-ytelse
● 3GPP FDD testmodell 1, 64 DPCHs typ. 69 dB
I/Q båndbredde (RF)
● Intern 80 MHz
● Ekstern 200 MHz
Modulasjonstyper som støttes
●ASK 0 % til 100 %
●FSK MSK, 2FSK, 4FSK, variabel FSK
●PSK BPSK, QPSK, OQPSK, p/2 DBPSK, p/4 DQPSK, p/8 D8PSK, p/4 QPSK, 8PSK, 8PSK EDGE
•QAM 16 QAM, 32 QAM, 64 QAM, 256 QAM, 1024 QAM
Standarder og digitale systemer som støttes (avhengig av alternativer)
●3GPP LTE, 3GPP HSPA, 3GPP FDD, 3GPP TDD, TD-SCDMA, GSM/EDGE/ EDGE evolution, cdmaOne, CDMA2000®, 1xEV-DO, WiMAX™ IEEE 802.16™-2004/Cor1/D5 og IEEE 802.16e-2005, jeg EEE 802.11a/b/g/n, TETRA, Bluetooth®, AWGN, brukerdefinert multikarrier CW, GPS, DAB/T-DMB, XM-RADIO
Grensesnitt
● IEEE 488.2, LAN (100BaseT), 3 × USB, 1 × USB slave, VGA
